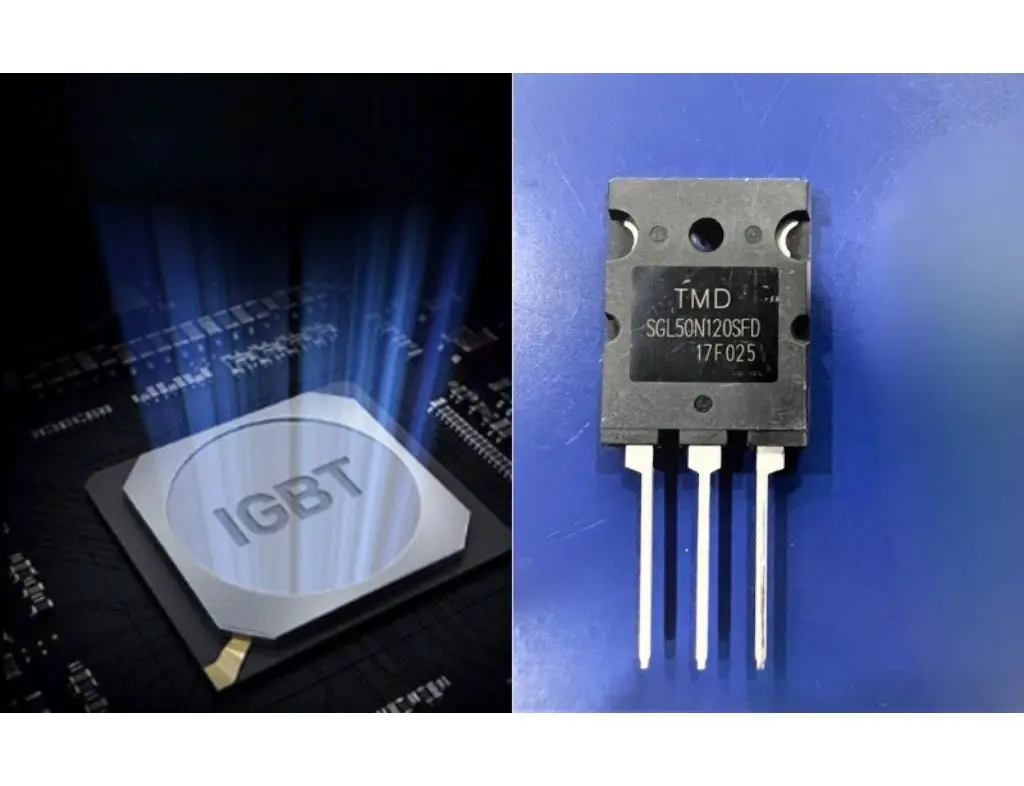

Trong thế giới linh kiện điện tử bếp từ, IGBT (Insulated Gate Bipolar Transistor) được mệnh danh là “trái tim” điều phối toàn bộ sức mạnh của thiết bị. Đây là linh kiện bán dẫn công suất đóng vai trò như một chiếc công tắc điện tử siêu tốc, cho phép đóng cắt dòng điện cường độ lớn ở tần số cực cao để tạo ra từ trường đun nấu. Tuy nhiên, do phải làm việc trong môi trường nhiệt độ cao và áp lực dòng điện lớn, IGBT cũng chính là linh kiện có tỉ lệ hỏng hóc cao nhất, dẫn đến các tình trạng kinh điển như nổ mạch hoặc nhảy Aptomat tổng.

Với hơn 15 năm kinh nghiệm thực chiến tại Hà Nội, đội ngũ Sửa Chữa Minh Dương sẽ giúp bạn giải mã chi tiết về cấu tạo, nguyên lý hoạt động và các dấu hiệu nhận biết IGBT bị hỏng. Bài viết này không chỉ dành cho những người yêu thích kỹ thuật mà còn là cẩm nang giúp người dùng hiểu rõ tại sao việc bảo trì hệ thống làm mát lại quyết định tuổi thọ của linh kiện đắt tiền này.

1. Khái niệm IGBT bếp từ dưới góc nhìn chuyên gia

IGBT là sự kết hợp hoàn hảo giữa khả năng điều khiển bằng điện áp của MOSFET và khả năng chịu dòng điện lớn của Transistor lưỡng cực (BJT).

Trong sơ đồ mạch điện bếp từ, IGBT nằm ở khối công suất, nhận lệnh từ vi xử lý (MCU) để đóng cắt dòng điện đi qua mâm dây với tần số từ 20kHz đến 50kHz. Quá trình đóng cắt liên tục này tạo ra từ trường biến thiên, sinh ra dòng điện Foucault làm nóng đáy nồi.

Nếu IGBT gặp sự cố, bếp thường sẽ ngưng hoạt động ngay lập tức và hiển thị các mã lỗi hệ thống. Một trong những mã lỗi đầu tiên cảnh báo sự bất thường của khối công suất chính là bếp từ báo lỗi E1 do quá nhiệt linh kiện.

2. Cấu tạo và nguyên lý hoạt động của IGBT trong bếp từ

Một con IGBT tiêu chuẩn thường có 3 chân cực: G (Gate – Cực cổng), C (Collector – Cực thu) và E (Emitter – Cực phát).

• Cực G: Nhận tín hiệu điều khiển từ mạch Driver. Chỉ cần một điện áp nhỏ, cực G sẽ cho phép dòng điện chạy từ C sang E.

• Cực C và E: Chịu trách nhiệm dẫn dòng điện công suất lớn (thường từ 15A đến 40A) để cấp năng lượng cho mâm từ.

Nguyên lý hoạt động của nó giống như một chiếc vòi nước đóng mở cực nhanh. Nếu tốc độ đóng mở này bị sai lệch hoặc linh kiện bị quá tải, nó sẽ bị “đánh thủng” và gây ra hiện tượng chập mạch. Khi IGBT bị chập, bếp sẽ báo ngay bếp từ báo lỗi E0 do mạch không còn khả năng phát xung nhận nồi.

3. Tại sao IGBT bếp từ lại hay bị hỏng? 5 Nguyên nhân cốt lõi

Dựa trên thực tế sửa bếp từ tại Hà Nội, chúng tôi nhận thấy IGBT thường hỏng do:

• Quá nhiệt do hệ thống tản nhiệt kém: Quạt gió yếu hoặc khe thoát gió bị bít kín khiến nhiệt độ lưng IGBT vượt ngưỡng 150°C.

• Sốc điện áp từ lưới điện: Khi điện áp vọt lên quá cao, linh kiện bị đánh thủng lớp cách điện cực cổng. Đây là lý do khiến bếp từ báo lỗi E3 cần được xử lý ngay.

• Sử dụng nồi nấu kém chất lượng: Nồi đáy quá mỏng làm phản hồi dòng điện về IGBT không ổn định, gây quá tải tức thời.

• Lão hóa linh kiện: Sau 3-5 năm sử dụng, khả năng chịu đựng của chất bán dẫn giảm dần dẫn đến hỏng hóc tự nhiên.

• Chập tụ cộng hưởng: Tụ điện 0.33uF song song với mâm từ bị hỏng làm IGBT phải chịu áp lực điện áp cực lớn dẫn đến cháy nổ.

Việc linh kiện bị hỏng do môi trường nóng ẩm tại Hà Nội cũng tương tự như tình trạng hay gặp khi khách hàng cần vệ sinh điều hòa tại nhà để bảo vệ bo mạch.

4. Dấu hiệu nhận biết IGBT bếp từ đã bị “chết”

Anh Dương có thể tư vấn khách hàng nhận diện qua các biểu hiện sau:

1. Nhảy Aptomat ngay khi bật bếp: Đây là dấu hiệu rõ nhất của việc IGBT bị chập hoàn toàn (Short circuit) cực C và E.

2. Bếp vẫn vào điện nhưng không nóng: Mạch Driver bị hỏng khiến IGBT không thể đóng mở, dẫn đến lỗi không nhận nồi.

3. Có tiếng nổ “pạch” bên trong bếp: Đi kèm là mùi khét đặc trưng của linh kiện bán dẫn bị cháy.

4. Báo lỗi E4 liên tục: Trong một số dòng bếp, bếp từ báo lỗi E4 chính là chỉ số báo lỗi nhiệt độ tại lưng IGBT đang quá cao.

5. Quy trình thay thế IGBT chuẩn kỹ thuật tại Minh Dương Fix

Thay IGBT không chỉ đơn giản là nhổ linh kiện cũ và hàn linh kiện mới. Thợ chuyên nghiệp tại Minh Dương Fix thực hiện 5 bước:

1. Bước 1: Kiểm tra tụ lọc nguồn 5uF và tụ cộng hưởng. Nếu tụ hỏng mà không thay, IGBT mới sẽ nổ ngay sau 5 phút.

2. Bước 2: Kiểm tra khối Driver (Transistor đệm). Đảm bảo tín hiệu kích tại cực G phải chuẩn.

3. Bước 3: Vệ sinh sạch sẽ lớp keo tản nhiệt cũ và bôi lớp keo giải nhiệt xịn mới (Thermal Paste).

4. Bước 4: Lắp linh kiện áp sát vào miếng nhôm tản nhiệt, siết ốc vừa đủ lực để truyền nhiệt tốt nhất.

5. Bước 5: Thử bếp qua bóng đèn bảo vệ để tránh rủi ro nổ linh kiện nếu mạch vẫn còn lỗi chập.

Việc thực hiện tỉ mỉ này giúp thiết bị bền bỉ hơn, tương tự như việc xác định vị trí lắp Aptomat điều hòa chuẩn để bảo vệ hệ thống điện.

6. Cách chọn mua IGBT bếp từ chính hãng (FGA25N120, H20R1203…)

Thị trường hiện nay tràn lan IGBT giả, kém chất lượng. Chuyên gia khuyên bạn:

• Chọn mã linh kiện phù hợp: Bếp 2000W thường dùng loại 20A hoặc 25A. Bếp Inverter cao cấp cần loại 40A.

• Ưu tiên hàng tháo máy hoặc chính hãng: Các thương hiệu như Infineon, Fairchild, ST luôn cho độ bền cao nhất.

• Kiểm tra độ nặng và chữ in: Linh kiện xịn có chữ in laser sắc nét, lưng đồng dày giúp tản nhiệt nhanh.

Sử dụng linh kiện chuẩn sẽ giúp bạn tránh được các lỗi phát sinh như bếp từ báo lỗi E2 do báo sai nhiệt độ.

7. Bảng giá thay thế IGBT và linh kiện công suất tại Minh Dương Fix

Chúng tôi niêm yết công khai bảng giá đạt chuẩn 2026:

Nếu máy giặt nhà bạn cũng gặp trục trặc về động cơ, hãy xem thêm: Sửa máy giặt tại Hà Nội.

8. Mẹo kéo dài tuổi thọ cho IGBT bếp từ

Để “trái tim” của bếp từ luôn khỏe mạnh, anh Dương hãy nhắc khách hàng:

• Không rút điện ngay khi nấu xong: Để quạt làm mát IGBT xuống dưới 50°C mới được ngắt nguồn.

• Định kỳ vệ sinh quạt tản nhiệt: Giống như việc bạn cần vệ sinh máy giặt để máy không bị tắc cặn bẩn.

• Sử dụng ổn áp: Đảm bảo nguồn điện luôn ở mức 220V ổn định.

• Bảo trì hệ thống điện: Kiểm tra kỹ các đầu nối để tránh chập chờn điện áp.

Đừng quên thực hiện bảo trì hệ thống nước nóng bằng cách sửa bình nóng lạnh để bảo vệ an toàn điện tổng thể.

9. Tại sao nên thay IGBT tại Sửa Chữa Minh Dương?

Chúng tôi là đơn vị hàng đầu tại Hà Nội chuyên trị các ca hỏng khối công suất nặng:

• Sở hữu linh kiện tháo máy cực hiếm: Đảm bảo độ bền tương đương linh kiện gốc của máy.

• Kỹ thuật viên tay nghề cao: Có khả năng đọc sơ đồ mạch Driver, không thay bừa linh kiện.

• Bảo hành uy tín: Cam kết bảo hành 06 tháng cho mọi linh kiện IGBT được thay thế.

• Hỗ trợ tận nơi: Có mặt tại Hà Đông, Thanh Xuân, Cầu Giấy… chỉ sau 30 phút gọi.

10. Lời kết: Đừng để một con IGBT nhỏ làm hỏng cả chiếc bếp đắt tiền!

Hiểu về IGBT là cách tốt nhất để bạn sử dụng bếp từ một cách bền bỉ và an toàn. Nếu chiếc bếp của bạn có dấu hiệu nhảy Aptomat hoặc báo lỗi, hãy dừng sử dụng ngay và liên hệ với chuyên gia để tránh làm hỏng lan sang các khối mạch khác.

Hy vọng bài viết này mang lại cho bạn những kiến thức hữu ích nhất. Sửa Chữa Minh Dương luôn sẵn sàng đồng hành cùng sự an toàn và tiện nghi của gia đình bạn!
